關注次數：次
商品類型：通信模塊系列
上架時間：2024-01-25
產品描述：HT-SDR-1400-36是中訊慧通科技自主研發，采用軟件無線電（SDR）架構實現MESH組網。搭配不同功率的功放實現不同距離的使用。支持MESH組網，支持最大20MHz帶寬，支持最大吞吐量47mbps，支持智能選頻，支持AES256，支持增距模式。 特 征n 支持MESH組網網n 支持30dBm、36dBm、40dBm、46dBm等多種最大輸出功率n 支持5MHz、10MHz、20MHz
咨詢電話：400-069-9006
HT-SDR-1400-36是中訊慧通科技自主研發，采用軟件無線電（SDR）架構實現MESH組網。搭配不同功率的功放實現不同距離的使用。
支持MESH組網，支持最大20MHz帶寬，支持最大吞吐量47mbps，支持智能選頻，支持AES256，支持增距模式。
| 特 征 | n 支持MESH組網網 n 支持30dBm、36dBm、40dBm、46dBm等多種最大輸出功率 n 支持5MHz、10MHz、20MHz帶寬 n 支持1.4G頻段(定制化產品) n 最遠可以支持500km距離傳輸 n 支持自動頻點控制 n 提供2個以太網口 n 提供3個串口:2個RS232電平，1個3.3VTTL電平 | 應用 | n 無人系統自組網通信 n 海上遠距離無線傳輸 n 點對多點中距離通訊 n 電力、水文巡線觀測 n 消防、安保應急通訊 |
| 典型額定值 | |||
規格型號 | 供電電壓范圍（V） | 最大整機功耗（W） | 最大發射功率（dBm） |
HT-LTE1400-30 | 18-28 | 15±5 | 30 |
HT-LTE1400-36 | 24-28 | 45±10 | 36 |
HT-SDR-1400-40 | 24-28 | 80±20 | 40 |
HT-SDR-1400-46 | 24-28 | 180±25 | 46 |
頻段配置：
HT-SDR-1400-XX支持多種頻段，用戶不可擅自更改。
頻段 | 頻帶范圍 |
1.4G | 1350～1450MHz |
TBD | TBD |
*出廠可提供1.4G已固化頻段配置。
發射功率：
HT-SDR-1400-XX提供多種最大輸出功率版本，需根據實際應用場景選擇合適的功率，功率有30dBm、36dBm、40dBm、46dBm等多種版本。
智能選頻：
HT-SDR-1400-XX 支持智能選頻，通過全網動態實時頻譜檢測，各節點根據所處電子環境，干擾等因素，在預先設定的頻率列表種只能動態調整自身工作頻率，實現智能動態異頻組網，有效自動躲避干擾。
帶寬配置：
HT-SDR-1400-XX支持5M、10M、20M帶寬配置。
傳輸距離：
HT-SDR-1400-XX支持軟件距離限制，最遠支持500KM，需根據實際應用場景選擇限制。
接口參數與指示燈：
HT-SDR-1400-XX 數字接口面朝下，指示燈面左起依次為：
雙色燈1：綠色為電源指示燈，電源正常亮綠燈；紅色為FPGA程序下載完畢滅燈。
雙色燈2：信號強度指示燈，從強到弱依次為綠色，黃色，紅色，無。
雙色燈3：建鏈指示燈：綠色表示建鏈，紅色表示斷鏈
雙色燈4：網口1指示燈
雙色燈5：網口2指示燈

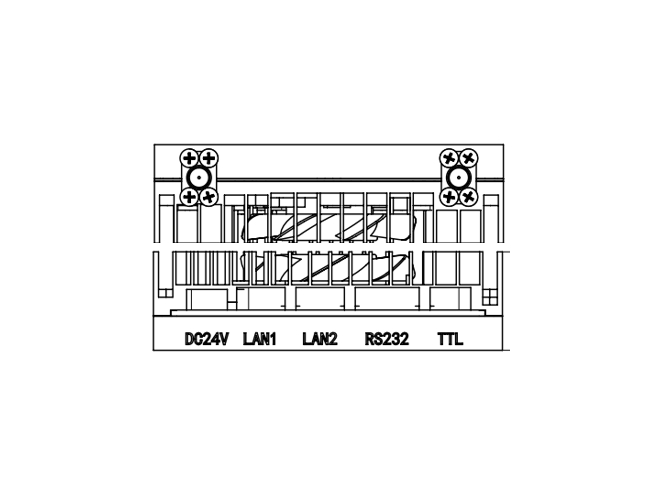

HT-SDR-1400-XX 數字接口朝下，指示燈面左起依次為：
電源：XT30PW-M封裝，GND、VCC，供電接口
網口1：PH2.0-4封裝，RX-、RX+、TX-、TX+ ，10/100M以太網接口
網口2：PH2.0-4封裝，RX-、RX+、TX-、TX+ ，10/100M以太網接口
雙串口：PH2.0-6封裝，R1、GND、T1、R0、GND、T0，雙RS232電平
單串口：PH2.0-3封裝，R2、GND、T2，TTL3.3V電平
帶寬靈敏度速率表：
20MHz帶寬 | MCS | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
單天線靈敏度（dBm） | -101 | -98 | -95 | -92 | -88 | -86 | -83 | -80 | -77 | |
雙天線靈敏度（dBm） | -104 | -101 | -98 | -95 | -91 | -89 | -86 | -83 | -80 | |
信噪比（dB） | -8 | -5 | -2 | 4 | 7 | 10 | 13 | 16 | 19 | |
UDP灌包 （Mbps） | 10KM距離模式 | 1.5 | 3.2 | 6.4 | 13 | 20 | 26 | 33 | 40 | 47 |
30KM距離模式 | 1.4 | 2.9 | 5.9 | 12 | 18 | 24 | 31 | 37 | 43 | |
50KM距離模式 | 1.3 | 2.7 | 5.5 | 11 | 17 | 22 | 28 | 34 | 40 | |
100KM距離模式 | 1.1 | 2.4 | 4.7 | 9.6 | 14 | 19 | 24 | 29 | 34 | |
150KM距離模式 | 0.9 | 1.9 | 4.0 | 8.3 | 12 | 16 | 21 | 25 | 29 | |
200KM距離模式 | 0.8 | 1.7 | 3.6 | 7.4 | 11 | 14 | 18 | 22 | 26 | |
250KM距離模式 | 0.7 | 1.5 | 3.2 | 6.6 | 10 | 13 | 16 | 20 | 23 | |
300KM距離模式 | 0.6 | 1.4 | 2.9 | 6.0 | 9.1 | 12 | 15 | 18 | 21 | |
400KM距離模式 | 0.5 | 1.1 | 2.4 | 5.0 | 7.6 | 10 | 12 | 15 | 18 | |
500KM距離模式 | 0.4 | 1.0 | 2.1 | 4.3 | 6.6 | 8.8 | 11 | 13 | 15 |
注：1、10MHz帶寬的業務速率是20MHz帶寬的約一半，5MHz帶寬的業務速率是20MHz帶寬的約四分之一
產品規格書：
HT-SDR-1400-XX產品規格書.pdf
